-
1

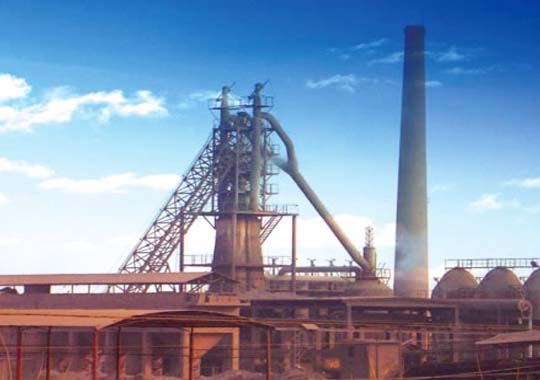

一、高炉熔炼
高炉熔炼工艺简介：1、高炉铁水运输到铸造车间直接浇注铸铁件。显而易见这是最佳的短流程熔炼工艺。由于原高炉铁液对铸件石墨状态的遗传效应和铁液温度决定铁水的溶碳度、石墨析出量及尺寸大小造成铸件的抗拉强度较低，加之高炉铁液出炉温度不够高，一般低于1450℃及组织的遗传效应。 2、将高炉铁水倒入感应电炉与废钢、回炉料和配料中间合金一起熔配，经成分调整和熔炼后出炉经变质、球化等处理后浇注铸铁件。 3、将高炉铁水先倒入保温炉保温待需要时再倒入感应电炉与废钢、回炉料和配料中间合金一起熔配，经成分调整和熔炼后出炉经变质、球化等处理后浇注铸铁件，应用与工艺上面第二种相同，只因高炉炼铁与铸造过程的匹配问题而将铁水暂存保温炉内。
-
2

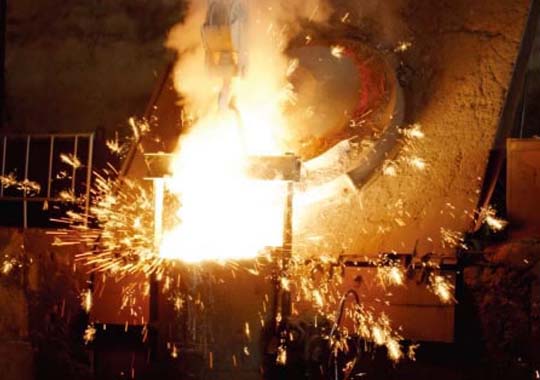

二、球化处理
球化处理方法简介：1、镁芯线喂入法 镁芯线分为2种:①镁合金线中含晚量为20%-35%，加入量为22m/t-25m/t;②纯镁线中含瑰量为90%-92%，加入量为32m/t-35m/t。欧洲采用镁芯线球化处理工艺己占球化处理量的20%左右； 喂线球化具有球化率高，石墨细小(球化率1-2级，大小7级)，铁液纯净度好、易与铁液分离(渣的二元碱舅)为2.5-4.0),处理温降小(3040℃)，作业环境好等特点.喂线速度40-80m/min； 2、冲入法 国内一般工厂均采用这种工艺。球化剂主要成分为:7%-9%M、1%-3%RE, 40%-V44%Si,球化剂加入量1.4%-1.7%(与原铁液中含硫量有关)。采用堤坝式球化包，球化包凹坑中加入球化剂后，上盖一定量的孕育剂，然后再覆盖一层铸铁屑或薄钢板； 3、转包法 处理前将纯镁加入到转包体后部由一块石墨隔板形成的反应室内→定量加入铁液→转动包体进入处理状态→铁液经石墨隔板孔进入反应室进行球化反应→球化处理后将铁液倒出。转包法球化处理温度一般为T=1460-1520℃，反应时间约80s，镁的吸收率可高达60%-70%，石墨隔板寿命为300-350次； 转包法球化具有球化成本低，铁液纯净度好，允许原铁液含硫量高((S可放宽至0.2%),球化处理后残硫量低((S可低至0.005%-0.008%)，处理过程中温降小(40-50℃)等优点。但要求每小时至少应处理5包以上。
-
3

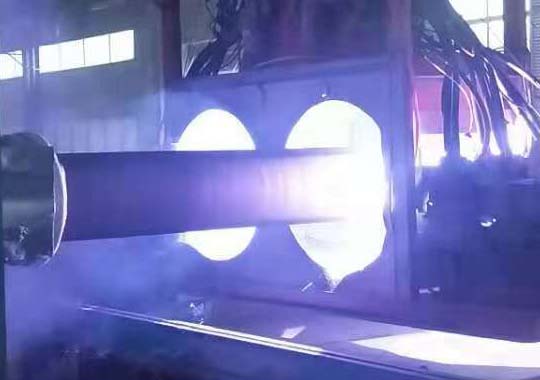

三、喷锌工艺
喷锌工艺简介：主要为压铸件，用于汽车、轻工等行业，约占15%。许多锌合金的加工性能都比较优良，道次加工率可达60%-80%。中压性能优越，可进行深拉延，并具有自润滑性，延长了模具寿命，可用钎焊或电阻焊或电弧焊（需在氦气中）进行焊接，表面可进行电镀、涂漆处理，切削加工性能良好。在一定条件下具有优越的超塑性能。
-
4

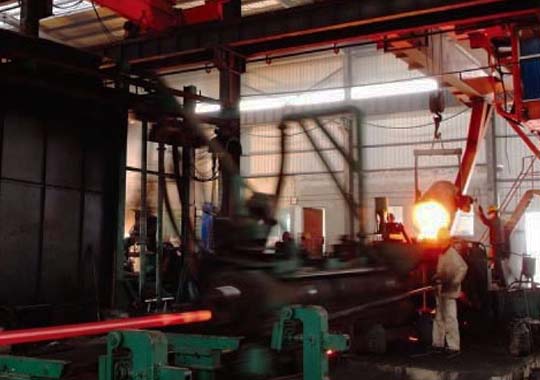

四、离心浇帱球墨管件
离心浇帱球墨管件简介：离心球墨铸铁管采用代拉伏法水冷金属型离心机.Dg100 mm以下的铸型采用封闭水套冷却，Dg150rnm以上的铸型都用雨淋式冷却。 浇注时需在流植进口端加入硅钙合金作孕育处理，每次浇注完毕后，需要在铸型内表面用压缩空气喷涂一层薄薄的干硅钙粉，离心机是一个由上下两半部组成的密闭式壳体，支承铸型的滚轮架安装在壳体底部，铸型前端套着齿圈，安装在壳体底上的直流调速电机通过齿轮直接传动铸型，壳休两端铸型通过处都装有密封圈，壳体前端安装着一个山气缸翻动的半环形声全rae 离心机的壳体下面装有轮子，以便在倾斜轨道上作往复运动，离心机的往复移动采用液压装置，压力为9.65 x 105Pa. 其移动速度通过溢流阀调节，离心机的电缆和冷却水进出软管一般固定在机器旁边的柱子上，另一端接在壳体上，随机一起移动。离心机的生产规格一般是固定的，如果要在一台离心机上生产几种规格的管子，则需要更换扇形包，铁水流植和支撑铸型的滚轮架等。
-
5

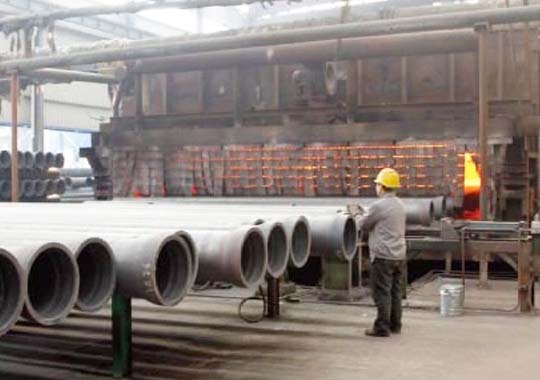

五、退火处理
退火处理简介：球墨铸铁管采用两阶段退火处理。即在高温石墨化退火之后，炉冷至共析温度再保温，以消除共析渗碳体。球墨铸铁管的具体退火温度及保温时间是由不同的化学成分和铸态组织等所决定的一对于不同生产条件的管子，其退火工艺的制定是需要由试验来确定的。 球墨铸铁管使用时经常处于高温和高压条件，管子在高温烟气和水蒸气的作用下，会发生氧化和腐蚀。要求钢管具有高的持久强度，高的抗氧化腐蚀性能，并有良好的组织稳定性。球墨铸铁管一般都是采用纯氢作为退火气氛，气氛纯度最好是99.99%以上，如果气氛中另一部分是惰性气体的话，纯度也可以低一点，但是绝对不能含有过多氧气、水汽。 炉体密封性。光亮退火炉应是封闭的，与外界空气隔绝；采用氢气作保护气的，只有一个排气口是通的（用来点燃排出的氢气）。检查的方法可以用肥皂水抹在退火炉各个接头缝隙处，看是否跑气；其中最容易跑气的地方是退火炉进管子的地方和出管子的地方，这个地方的密封圈特别容易磨损，要经常检查经常换。提出了冷弯成型前对原料管进行预处理的工艺方案;研究分析了正火温度、保温时间和冷却方式对原料管组织和力学性能的影响规律。 软氮化是活性氮化,现在比较常用的是气体氮化.随着化工工业在中国的发展,球墨铸铁管的应用越来越广泛，国内球墨铸铁管每年以10%的速度增长着，在石油，尿素等行业也有很大的发展前途。球墨铸铁管在性能上的突出表现是屈服强度高和耐应力腐蚀，具有良好的焊接性,焊接冷裂纹和热裂纹的敏感性都较小。
专业从事球墨铸铁井盖生产制造销售
值得您信赖的供应商
咨询热线：
18734909235
